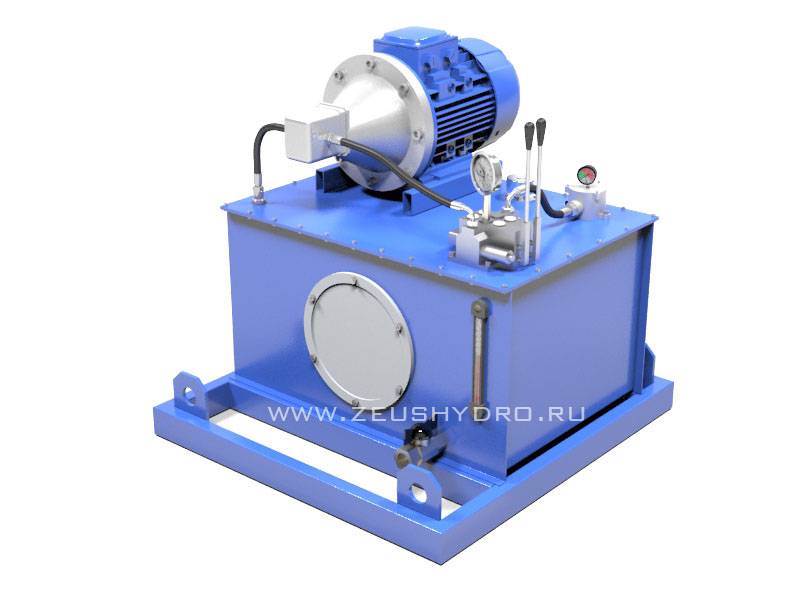

Высокопроизводительная маслостанция для привода гидравлического пресса

Гиростанция с электроприводом и ручным управлением отличается высокой надежностью и небольшой, для установок этого класса, ценой. Моноблочное исполнение гидравлического распределителя вкупе со встроенным предохранительным клапаном позволяет увеличить надежность работы системы. Сливной фильтр дополнительно оснащен контрольным манометром, сигнализирующим о засорении фильтроэлемента, что позволяет вовремя производить замену масла, тем самым продляя срок эскплуатации системы. Бак объемом 200 литров позволяет отказаться от принудительного охлаждения гидравлической жидкости и тем самым снизить стоимость гидростанции.

Комплектация, физические размеры, значения давления и подачи быть изменены по желанию заказчика.
Все гидравлические насосные станции проходят обязательную проверку и испытания

Назначение гидростанции

Гидравлическая гидростанция с электроприводом типа НЭР12,5-33И200Т1 предназначена для создания гидравлической энергии и подключения одного или нескольких исполнительных гидроустройств - гидроцилиндров. гидростанция выполнена в климатическом исполнении «У» категорий размещения 2, 3 по ГОСТ 15150-69. Температура окружающей среды от плюс 5°С до плюс 40°С. Рабочая жидкость: ВМГЗ ТУ 38 101479-86, МГЕ-10А ОСТ 38 01281-82. Класс чистоты рабочей жидкости должен быть не ниже 10 класса по ГОСТ 17216-71. Температура рабочей жидкости во время эксплуатации насосной установки должна находиться в пределах от плюс 5°С до плюс 50°С. Рабочее положение насосной установки - горизонтальное. Допускается наклон до 5° в любую сторону.

Усилие, создаваемое гидроцилиндрами разного диаметра и время выдвижения

Гидравлическая схема гидростанции

Обозначения

Описание работы гидросхемы :

Электродвигатель (М) вращает насос (Н). Рабочая жидкость, всасываемая насосом из бака (Б) через фильтр сетчатый (Ф1), и рукав высокого давления подается в рабочую полость гидроцилиндра . Настройка рабочего давления гидростанции и предельного давления производится предохранительным клапаном (КП) . Максимальное рабочее давление установок 18 МПа. Гидрораспределитель (Р) предназначен для управления работой гидроинструмента двухстороннего действия. Переключение положений золотника гидрораспределителя осуществляется вручную (рабочее положение «A» и холостой ход «B»). Возврат в нейтральное положение («0») производится за счет воздействия упругого элемента (пружины). Давление в системе контролируется манометром (МН) (0...32 МПа). На сливной линии установлен масляный фильтр (Ф2). Перепад давления рабочей жидкости до и после фильтров не должен превышать 0,5 МПа. Перепад давления свыше допустимого приводит к выходу их из строя. Рабочая жидкость заливается в бак через заливной сетчатый фильтр (ФЗ). Уровень жидкости в баке и ее температура контролируется соответственно с помощью уровнемера (У) и термометра (Т), объединенных в одно устройство.

Чертеж гидростанции

Комплектация гидростанции

1. 1) Бак
2. 2) Крышка
3. 3) Опорная рама
4. 4) Шестеренный насос
5. 5) Электродвигатель
6. 6) Муфта с упругим элементом
7. 7) Стакан
8. 8) Четырехлинейный трехпозиционный сдвоенный моноблочный гидрораспределитель с ручным управлением и встроенным предохранительным клапаном

1. 13) Манометр
2. 14) Манометр сливного фильтра
3. 15) Заливная горловина с сетчатым фильтром и сапуном
4. 21) Фильтр всасывающий
5. 22) Фильтр сливной
6. 23) Индикатор уровня масла, совмещенный с термометром
7. 24) Пробка

Устройство и принцип работы гидростанции

гидростанция гидравлическая 2НЭР12,5-33И200Т1 состоит из бака 1, снабженного крышкой 2 и смонтированного на раме опорной 3; насосной группы, состоящей из насоса 4 (шестеренного), электродвигателя 5, соединяющей их валы муфты с упругим элементом 6 и стакана 7, выполняющего роль оболочки, четырехлинейного трехпозиционного сдвоенного моноблочного гидрораспределителя с ручным управлением 8, с встроенным предохранительным клапаном, манометра 13, заливной горловины 15 с сетчатым фильтром и сапуном; фильтров всасывающего 21 и сливного 22 с манометром 14; индикатора уровня масла, совмещенного с термометром 23. Масло из бака сливается через пробку 24. Масло из бака 1 закачивается насосом 4, приводимого в движение двигателем 5 через муфту 6, через всасывающий фильтр 21 и трубопровод и далее поступает в гидрораспределитель 8, подающий масло под давлением к рабочим органам. Из гидрораспределителя масло на слив поступает через трубопровод к фильтру сливному 22 и снова поступает в бак 1. Масло заливается в бак 1 через заливную горловину 15. Слив масла производится через шаровый кран 24, установленный в стенке бака 1. Контроль уровня масла и его температуры осуществляется по индикатору 23. Настройка предельного давления, развиваемого гидростанцией, регулируется предохранительным клапаном, встроенным в гидрораспределитель 8. Контроль настройки давления в системе контролируется манометром 13.
