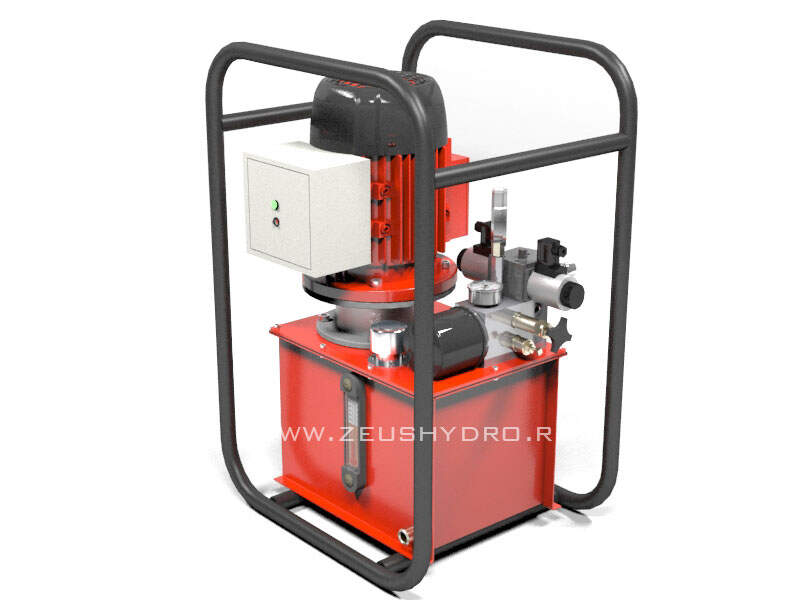

Гидростанция высокого давления с электромагнитным управлением НЭЭ0.9И10Ф1

Маслостанция высокого давления используется в качестве приводной установки для применения гидравлического инструмента (резаки, съемники, гидроклины, и т.д.). Являясь компактной по габаритам идеально подходит для применения в труднодоступных местах, помещениях, мобильность и удобство работы со станцией достигается за счет каркасной рамы. Работает от сети 220В, 50Гц.

Комплектация, физические размеры, значения давления и подачи быть изменены по желанию заказчика.
Все гидравлические насосные станции проходят обязательную проверку и испытания

Назначение маслостанции

Маслостанция с электроприводом типа НЭЭ предназначена для создания гидравлической энергии и подключения одного или нескольких исполнительных гидроустройств, применяемых при проведении монтажно-демонтажных и ремонтных работ в промышленности, в строительстве, на транспорте и т.п. Маслостанция выполнена в климатическом исполнении У категорий размещения 2,3. Температура окружающей среды от минус 30°С до плюс40°С. Рабочая жидкость - масла всесезонные гидравлические с кинематической вязкостью 13,5-16,5 мм2/с (сСт) при температуре плюс 40°С: ВМГЗ ТУ 38 101479-86, МГЕ-10А ОСТ 38 01281-82 или другие, не уступающие по своим характеристикам вышеперечисленным маслам. Класс чистоты рабочей жидкости должен быть не ниже 10 класса по ГОСТ 17216-71. Температура рабочей жидкости во время эксплуатации насосной установки должна находиться в пределах от минус 10°С до плюс 60°С. Рабочее положение маслостанции - горизонтальное. Допускается наклон до 5° в любую сторону.

Усилие, создаваемое гидроцилиндрами разного диаметра и время выдвижения

Гидравлическая схема маслостанции

Обозначения

Описание работы гидросхемы :

Электродвигатель М вращает насос Н. Рабочая жидкость, всасываемая насосом из бака Б через фильтр сетчатый Ф1, подается в блок управления БУ-2 и далее, через трехпозиционный четырехлинейный распределитель ГР-ЗИР1 и рукава высокого давления, в рабочую полость гидроинструмента. Для управления работой гидроинструмента предназначен трехпозиционный распределитель ГР-ЗИР1. Рекомендуется выход В распределителя соединять с рабочей полостью гидроинструмента (обычно поршневой), а выход А - с полостью для возврата гидроинструмента в исходное положение. Понижающий клапан распределителя ГР-ЗИР1 предназначен для ограничения давления, подаваемого в штоковую полость гидроинструмента, для облегчения запуска электродвигателя и разгрузки насоса в холостом режиме работы насосной установки. В случае работы с однополостным гидроинструментом выход А заглушить. Рабочее давление настраивается регулировочно-предохранительным клапаном РПК2 по манометру МН1(0...100 МПа). При этом распределитель ГР-ЗИР1 должен быть переведен в положение для выхода рабочей жидкости из отверстия В, а шток гидроинструмента - в крайнем выдвинутом положении. Предохранительный клапан КП1 настраивается на давление открытия р=72±1,5 МПа и пломбируется. На сливной линии установлен масляный фильтр Ф2. Перепад рабочей жидкости до и после фильтра не должен превышать 0,5МПа. Перепад давления свыше допустимого приводит к выходу его из строя. Для контроля величины перепада давления установлен манометр МН2 (0...1 МПа). Рабочая жидкость заливается в бак через заливной сетчатый фильтр ФЗ.

Чертеж маслостанции

Комплектация маслостанции

1. 1) Бак
2. 2) Крышка бака
3. 3) Насос
4. 4) Электродвигатель
5. 5) Втулочно-пальцевая муфта
6. 6) Стакан
7. 7) Гидравлическая плита
8. 8) Штуцер
9. 9) Манометр
10. 10) Манометр
11. 11) Трехпозиционный гидрораспределитель с ручным управлением

1. 12) Клапан предохранительный
2. 13) Регулировочно-предохранительный клапан
3. 14) Фильтр масляный
4. 16) Заливная горловина
5. 17) Сетчатый фильтр
6. 19) Пробка
7. 20) Маслоуказатель
8. 21) Термометр
9. 24) Пробка для слива масла

Устройство и принцип работы маслостанции

Маслостанция НЭЭ-0,9И10Ф1 состоит из бака 1, снабженного крышкой 2; насосной группы, состоящей из насоса 4 (радиально-поршневого), электродвигателя 5, соединяющей их валы муфты с упругим элементом 6 и стакана 7, выполняющего роль оболочки, четырехлинейного трехпозиционного гидрораспределителя с электромагнитным управлением 8, установленного на гидроблоке 9, предохранительного клапана 11, клапана –регулировочно-предохранительного 12, манометра 13, установленного на стойке 14, заливной горловины 15 с сетчатым фильтром и сапуном; фильтров всасывающего 21 и сливного 22; индикатора уровня масла, совмещенного с термометром 23. Масло из бака сливается через пробку 24. Масло из бака 1 закачивается насосом 4, приводимого в движение двигателем 5 через муфту 6, через всасывающий фильтр 21 и трубопровод и далее поступает в гидрораспределитель 8, подающий масло под давлением к рабочим органам. Из гидрораспределителя масло на слив поступает через трубопровод к фильтру сливному 22 и снова поступает в бак 1. Масло заливается в бак 1 через заливную горловину 15. Слив масла производится через пробку 24, установленную в стенке бака 1. Контроль уровня масла и его температуры осуществляется по индикатору 23. Настройка предельного давления, развиваемого установкой, предохранительным клапаном 11. Клапаном регулировочно-предохранительным 12 настраивается рабочее давление станции и соответственно усилие на гидроцилиндре Контроль настройки давления в системе контролируется манометром 13.
